冷却塔安装工艺标准

日期：2023-12-11 17:25:26/ 人气： 0 / 来源：未知

①冷却塔常规接管图：1-进水管，2-出水管，3-Y型过滤器，4-电动阀，5-手动平衡阀，6-手动蝶阀。

②冷却塔基础应该在确定冷却塔规格型号与品牌后，按厂家样本资料进行基础施工；基础尺寸标高、强度均应满足要求基础高度按管道安装要求而定。

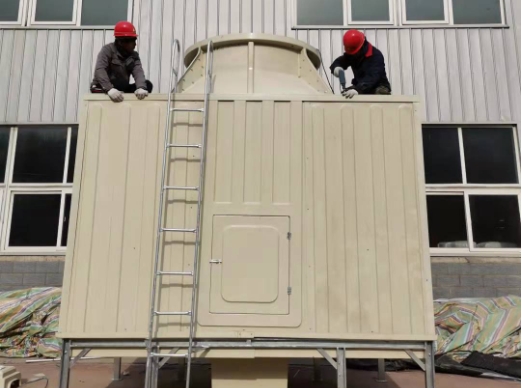

③冷却塔与基础接触处经过找平找正后安装减振装置，减震装置与设备及基础螺栓固定。

④冷却塔进出水管在冷却塔的接口处应设软接头与固定支座，以防管道的重量过多地压在下塔体壁上，造成玻璃钢制品损坏；

当管道与冷却塔连接时，如接口有偏差，必须调整管道，不得强行连接，避免将塔体拉裂或变形。

⑤冷却塔处于太阳暴晒的冷却水管可根据当地气象条件建议设计变更，保温后做保护壳，保护管道，提高制冷机组效率。

⑥冷却塔安装后如建筑防雷保护范围内，需设计变更增设避雷针。

⑦冷却塔基础与设备需要进行接地。

其它要求：

进电机进线应做防水弯，电源线引至冷却塔相连处采用防水金属软管连接。
